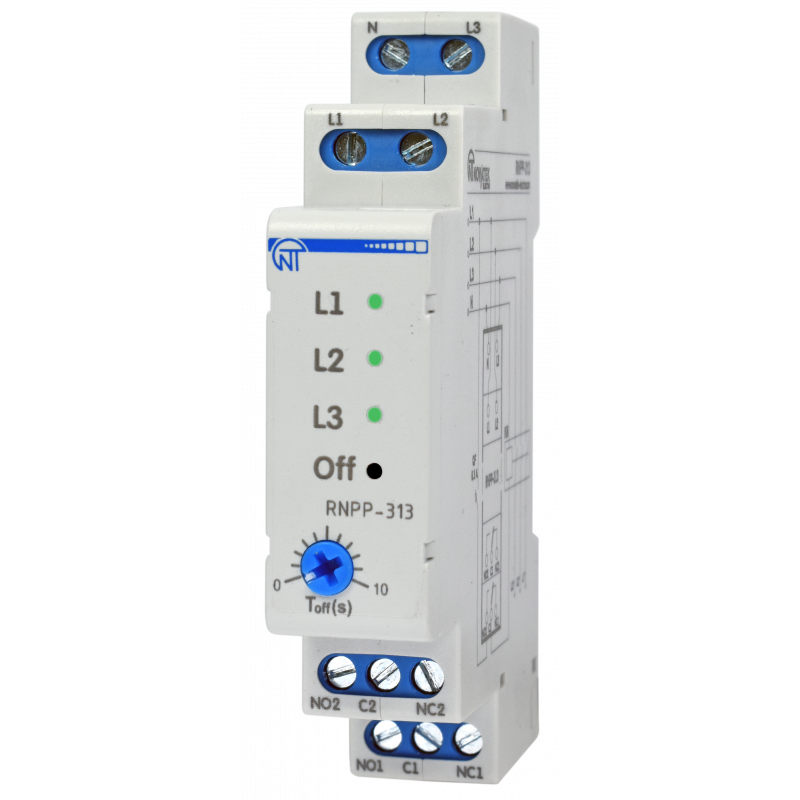

Реле напруги, перекосу та послідовності фаз RNPP-313 призначене:для контролю допустимого рівня напруги.для контролю правильного чергування та відсутності злипання фаз.для контролю повнофазності та симетричності напруги мережі (перекосу фаз).для вимкнення навантаження при неякісній напрузі мережі.для контролю якості напруги мережі після вимкнення навантаження та автоматичного увімкнення його після відновлення параметрів напруги.для відображення аварії при виникненні аварійної ситуації та відображення наявності напруги на кожній фазі.для контролю обриву нуля.У виробі передбачені можливості регулювання часу затримки спрацьовування захисту по перекосу фаз. Після відновлення параметрів напруги мережі виріб знову вмикає навантаження через час АПВ.RNPP-313 може працювати в наступних режимах:Контроль мінімальної напруги У цьому режимі при зниженні напруги мережі нижче ніж 195 V захищуване обладнання відключиться від мережі.Контроль максимальної напруги У цьому режимі, коли напруга мережі підвищується вище 260 V захищуване обладнання відключиться від мережі.Контроль наявності фаз В цьому режимі у разі обриву однієї з фаз захищуване обладнання відключиться від мережі.Контроль неправильного чергування і наявності злипання фаз У цьому режимі у разі неправильного підключення або за наявності злипання однієї з фаз захищуване обладнання відключиться від мережі.Контроль перекосу фаз У цьому режимі при різниці напруг між фазами більше за 40 V захищуване обладнання відключиться від мережі.Контроль обриву нуля. У разі обриву нуля захищуване обладнання відключиться від мережі та згаснуть індикатори LINE та OFF.Контроль наявності фаз зберігається в будь-якому режимі роботи виробу.В усіх режимах роботи виріб спрацьовує при обриві фаз або зниженні напруги нижче 100 Vна одній або декількох фазах за фіксований час 0,25 секунди.Переваги:Підключення через пускач.Перекидний контакт.Дуже компактний розмір.Просте налаштування.Сфера застосування:Для контролю фазових та лінійних напруг в трифазній мережі.Для захисту трифазного або, в деяких випадках, однофазного обладнання від аварій в трифазній мережі, як-то: аварія за напругою, неправильне чергування та злипання фаз, неповнофазність та несиметричність напруги.Ідеально підходить для захисту холодильних та вентиляційних установок.В компактних шафах керування, де є необхідність економити місце.Основні можливості:Контроль дозволеного рівня діючого значення напруги.Контроль правильного чергування фаз та відсутності їх злипання.Контроль повнофазності та симетричності мережевої напруги.Вимикання навантаження шляхом розмикання ланцюга живлення котушки магнітного пускача у разі виникнення умов для спрацьовування.Контроль якості напруги мережі після відключення навантаження та його автоматичне увімкнення після відновлення параметрів напруги.
