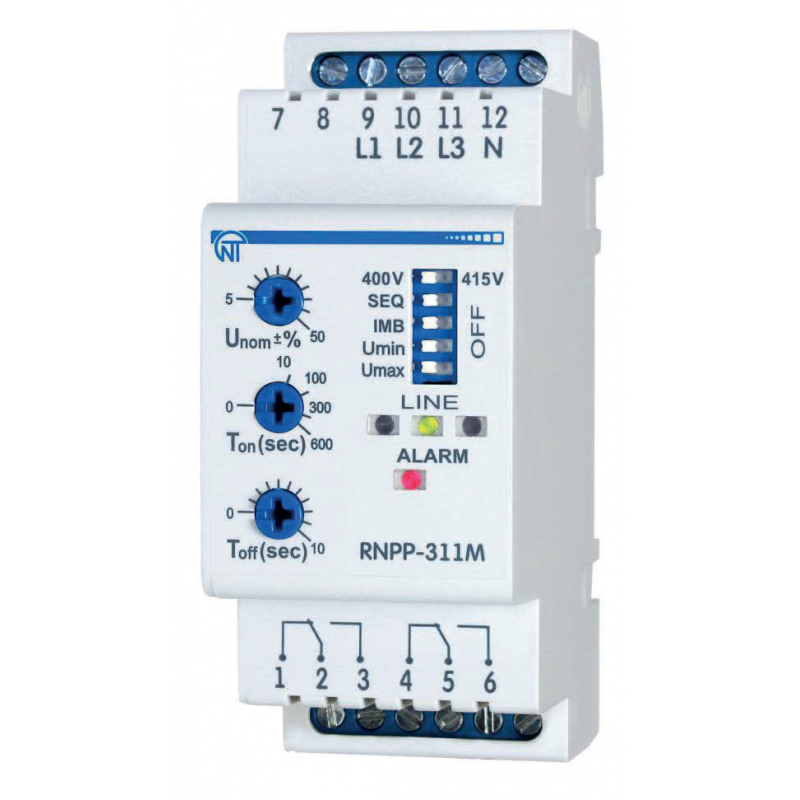

RNPP-311М призначене: для контролю допустимого рівня напруги.для контролю правильного чергування і відсутності злипання фаз.для контролю повнофазності і симетричності напруги мережі (перекосу фаз).для вимкнення навантаження при неякісній напрузі мережі.для контролю напруги мережі після вимкнення навантаження і автоматичного увімкнення її після відновлення параметрів напруги.для відображення аварії при виникненні аварійної ситуації і відображення наявності напруги на кожній фазі.RNPP-311М здійснює контроль нуля непрямим методом.У виробі передбачені можливості регулювання параметрів (порогу спрацьовування за напругою, часу АПВ і часу затримки спрацьовування захисту), вибору напруги мережі, що контролюється (400 В або 415 В) і набору захисних функцій.Після відновлення параметрів напруги мережі виріб знову вмикає навантаження через час АПВ.RNPP-311М працює в різних режимах:Контроль мінімальної / максимальної напруги.Контроль мінімальної напруги; – Контроль максимальної напруги.Контроль наявності фаз; – Контроль неправильного чергування і наявності злипання фаз.Контроль перекосу фаз.Контроль наявності фаз зберігається в будь-якому режимі роботи. В усіх режимах роботи виріб спрацьовує при обриві фаз або зниженні напруги нижче 100 B на одній або декількох фазах за фіксований час 0,2 с.Виріб на виході має дві групи незалежних вихідних перекидних контактів (1-2-3, 4-5-6).В «ХОЛОДНОМУ СТАНІ» (виріб без напруги, не підключений) контакти 1-2 (4-5) замкнені, а контакти 2-3 (5-6) розімкнені.Коли реле навантаження спрацьовує, вимкнення навантаження відбувається шляхом розриву ланцюга живлення котушки МП через контакти 1-2 (4-5), за виключенням режиму «Контроль максимальної напруги», в якому виріб працює із зворотною логікою увімкнення.Переваги:Просте налаштування.Підключення через пускач.Компактний розмір.Перекидний контакт.Сфера застосування.Для контролю фазових та.лінійних напруг в трифазній мережі.Для захисту трифазного або, в деяких випадках, однофазного обладнання від аварій в трифазній мережі, як-то: аварія за напругою, неправильне чергування та злипання фаз, неповнофазність та несиметричність напруги.Ідеально підходить для захисту холодильних та вентиляційних установок.Основні можливості:Контроль дозволеного рівня діючого значення напруги.Контроль правильного чергування фаз та відсутності їх злипання.Контроль повнофазності та симетричності мережевої напруги.Вимикання навантаження шляхом розмикання ланцюга живлення котушки магнітного пускача у разі виникнення умов для спрацьовування.Контроль якості напруги мережі після відключення навантаження та його автоматичне увімкнення після відновлення параметрів напруги.Можливість відключення захисних функцій.
