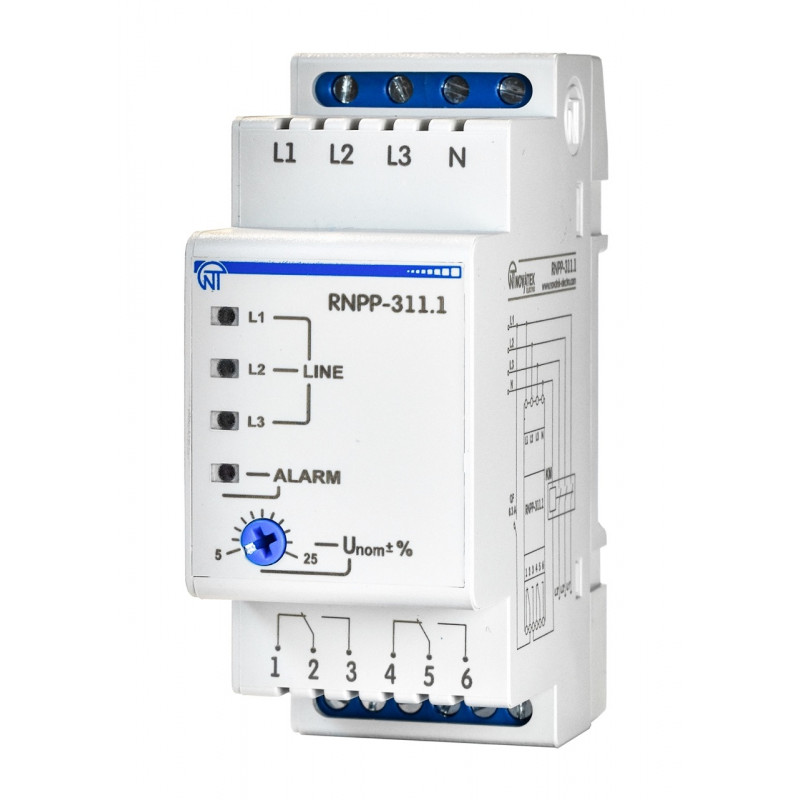

Реле напруги RNPP-311.1 призначене для захисту трифазних споживачів від основних видів аварії в електричній мережі, таких як:недопустимих коливань напруги в мережі з тривалістю не менше 0,02 с.порушення амплітудної симетрії напруги мережі (перекосу фаз).обриву, порушення послідовності та злипання фаз.RNPP-311.1 вимірює діючі значення фазних (лінійних) напруг і керує котушкою зовнішнього магнітного пускача, що комутує ланцюг живлення навантаження.Індикує аварію напруги і стан реле навантаження (увімкнено/вимкнено).Реле постійно контролює значення напруг в трифазній мережі, зіставляючи їх із значеннями, що встановлені Користувачем регулятором Unom±%.Виріб вимикає навантаження, якщо значення напруги виходить за межі, що задані Користувачем.RNPP-311.1 має одну поєднану регульовану уставку спрацьовування за максимальною / мінімальною напругою. Наприклад: в положенні 10% буде спрацьовувати у разі підвищення / пониження напруги на 10% від номінальної.Виріб може знаходитися в наступних станах:нормальної роботи.аварії за напругою.витримки часу АПВ.Стан нормальна робота: напруга мережі знаходиться у межах, що задані Користувачем при налаштуванні виробу. скінчився час АПВ.обладнання, що захищається, підключене до мережі. індикатор «ALARM» не горить.горять індикатори «LINE».Стан аварія за напругою: напруга мережі вийшла за межі, що задані Користувачем при налаштування виробу, на час більший, ніж вказаний у технічних характеристиках. обладнання, що захищається, відключене від мережі, горить індикатор «ALARM». у разі обриву фази відповідний індикатор «LINE» не горить.Стан витримка часу АПВ:відлік часу АПВ починається з моменту подання живлення або виникнення аварії. Після завершення часу АПВ виріб перейде до стану Нормальна робота, якщо параметри напруги мережі відновилися після аварії.Переваги:Просте налаштування.Підключення через пускач.Компактний розмір.Перекидний контакт.Сфера застосування:Для контролю фазових та лінійних напруг в трифазній мережі.Для захисту трифазного або, в деяких випадках, однофазного обладнання від аварій в трифазній мережі, як-то: аварія за напругою, неправильне чергування та злипання фаз, неповнофазність та несиметричність напруги.Ідеально підходить для захисту холодильних та вентиляційних установок.Основні можливості:Контроль дозволеного рівня діючого значення фазової/лінійної напруги.Контроль правильного чергування фаз та відсутності їх злипання.Контроль повнофазності та симетричності мережевої напруги.Контроль стану силових контактів магнітного пускача до та після увімкнення навантаження.Вимикання навантаження шляхом розмикання ланцюга живлення котушки магнітного пускача у разі виникнення умов для спрацьовування із часом спрацювання, що заданий користувачем.Контроль якості напруги мережі після відключення навантаження та його автоматичне увімкнення після відновлення параметрів напруги із часом автоматичного повторного вмикання.Візуальне відображення всіх видів аварій напруги мережі та відмови перемикання силових контактів магнітного пускача.За замовленням Покупця час АПВ може бути змінений на наступні значення – 0, 10, 60, 100, 150, 200, 250 секунд.
