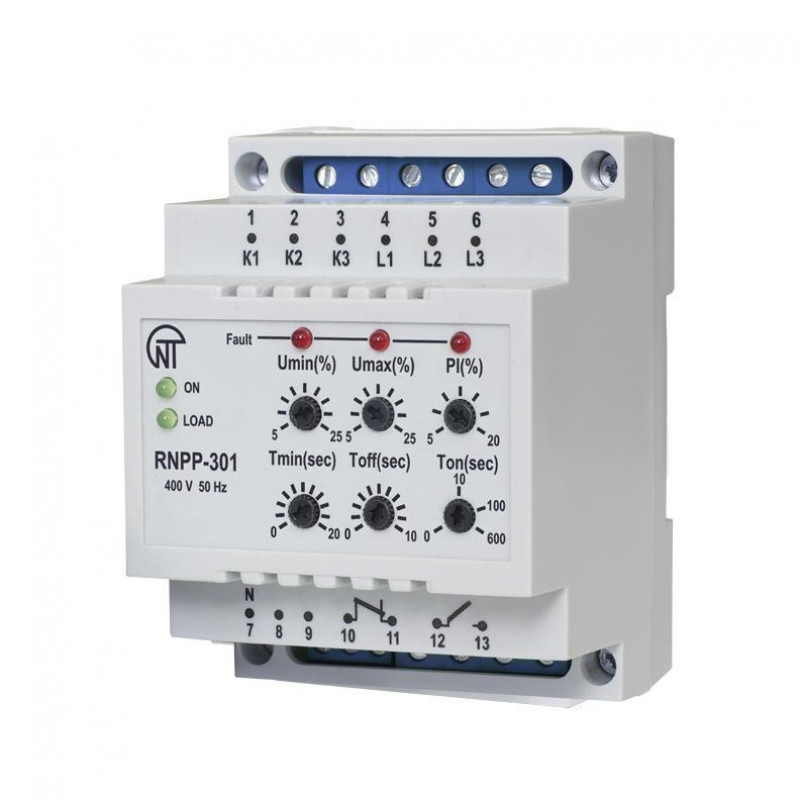

Реле напруги RNPP-301 призначено для захисту трифазних споживачів від основних видів аварії в електричній мережі, таких як:вихід діючого значення напруги за межі допустимих порогів.порушення послідовності і злипання фаз.порушення полнофазності і симетричності мережевої напруги.Пристрій контролює основні параметри електричної мережі та при їх відхиленні відключає навантаження.Реле також стежить за станом силових контактів зовнішнього магнітного пускача до і після включення навантаження, контролюючи їх справність (підгорання або злипання).Індикатори на лицьовій панелі реле показують:наявність напруги в мережі.стан навантаження (включено або відключено).вид аварії, що сталася.Шість регуляторів, винесених на лицьову панель, дозволяють користувачеві встановити:поріг спрацьовування по максимально допустимому значенню напруги.поріг спрацьовування по мінімально допустимому значенню напруги.поріг допустимого значення перекосу фаз.час спрацьовування відключення навантаження при аварійному зниженні напруги.час працьовування відключення навантаження при інших видах аварії мережі.затримку часу включення навантаження після відновлення параметрів мережі.Пристрій може працювати в режимі контролю фазної або лінійної напруги (за вибором користувача).Переваги:Підключення через пускач.Контроль стану силових контактів пускача до та після увімкнення навантаження.Просте налаштування.Розширені налаштування параметрів спрацювання, включаючи роздільне регулювання Umin та UmaxСфера застосування:Для контролю фазових та лінійних напруг в трифазній мережі.Для захисту трифазного або, в деяких випадках, однофазного обладнання від аварій в трифазній мережі, як-то: аварія за напругою, неправильне чергування та злипання фаз, неповнофазність та несиметричність напруги.Основні можливості:Контроль дозволеного рівня діючого значення фазової/лінійної напруги.Контроль правильного чергування фаз та відсутності їх злипання.Контроль повнофазності та симетричності мережевої напруги.Контроль стану силових контактів магнітного пускача до та після увімкнення навантаження.Вимикання навантаження шляхом розмикання ланцюга живлення котушки магнітного пускача у разі виникнення умов для спрацьовування із часом спрацювання (Toff), що заданий користувачем.Контроль якості напруги мережі після відключення навантаження та його автоматичне увімкнення після відновлення параметрів.напруги із часом автоматичного повторного вмикання (Ton).Візуальне відображення всіх видів аварій напруги мережі та відмови перемикання силових контактів магнітного пускача.
