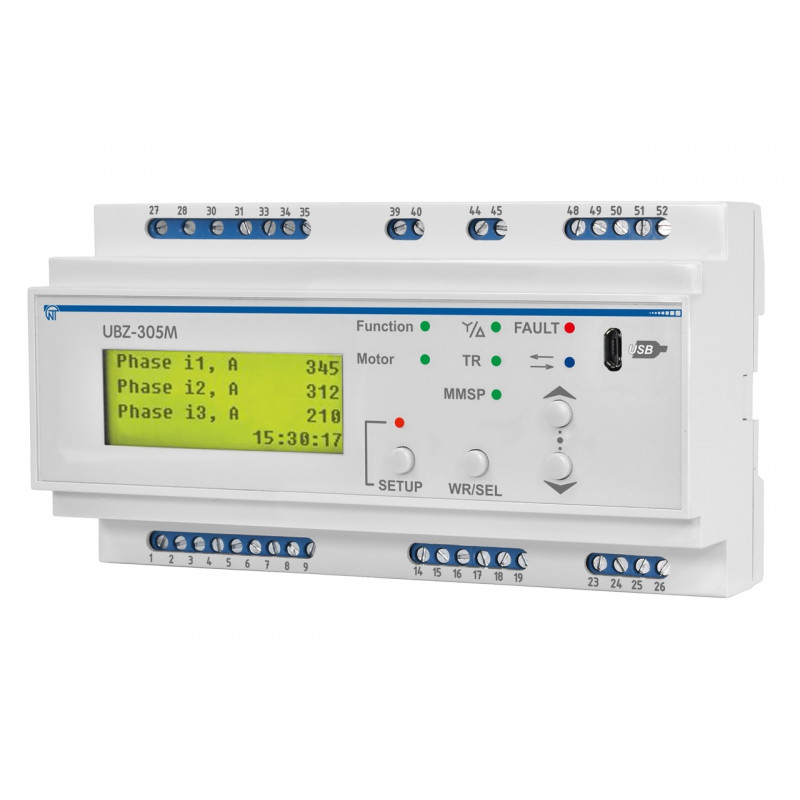

Універсальний блок захисту електродвигунів UBZ-305M

UBZ-305M призначений для захисту асинхронних електродвигунів потужністю від 2,5 до 315 кВт при використанні зовнішніх стандартних струмових трансформаторів з вихідним струмом 5 А.UBZ-305M може працювати в мережах як з ізольованою, так і глухозаземленою нейтраллю.Виконання приладу – DIN-рейка.UBZ-305M забезпечує постійний контроль параметрів мережевої напруги, діючих значень фазних (лінійних) струмів трифазного електрообладнання 400 В 50 Гц і перевірку значення опору ізоляції електродвигунів.UBZ-305M забезпечує захист електродвигунів при:Неякісній мережевій напрузі (неприпустимі скачки напруги, обрив фаз, порушення чергування і злипання фаз, перекіс фазних / лінійних напруг, зниження частоти мережі нижче заданої і (або) підвищення частоти мережі вище заданої).Механічних перевантаженнях (симетричний перевантаження по фазним / лінійним струмів).Перевищенні порога струмом зворотної послідовності.Несиметрії фазних струмів без перевантаження, пов’язаної з порушенням ізоляції всередині двигуна і / або кабелю, що підводить (порівняння коефіцієнта несиметрії струму за зворотною послідовністю з коефіцієнтом несиметрії напруги по зворотній послідовності).Зникнення моменту на валу електродвигуна ( «сухий хід» – для насосів) – захист за мінімальним пусковому та / або робочому струму.Затягнутому пуску двигуна або блокування ротора.Неприпустимо низькому рівні ізоляції між статором і корпусом двигуна (перевірка перед включенням).Замиканні на «землю» обмотки статора під час роботи – захист по струмів витоку на «землю».Теплового перевантаження двигуна.Перегрів обмоток (визначається температура обмоток при використанні вбудованих в двигун температурних датчиків або температура корпусу при використанні зовнішніх температурних датчиків).
