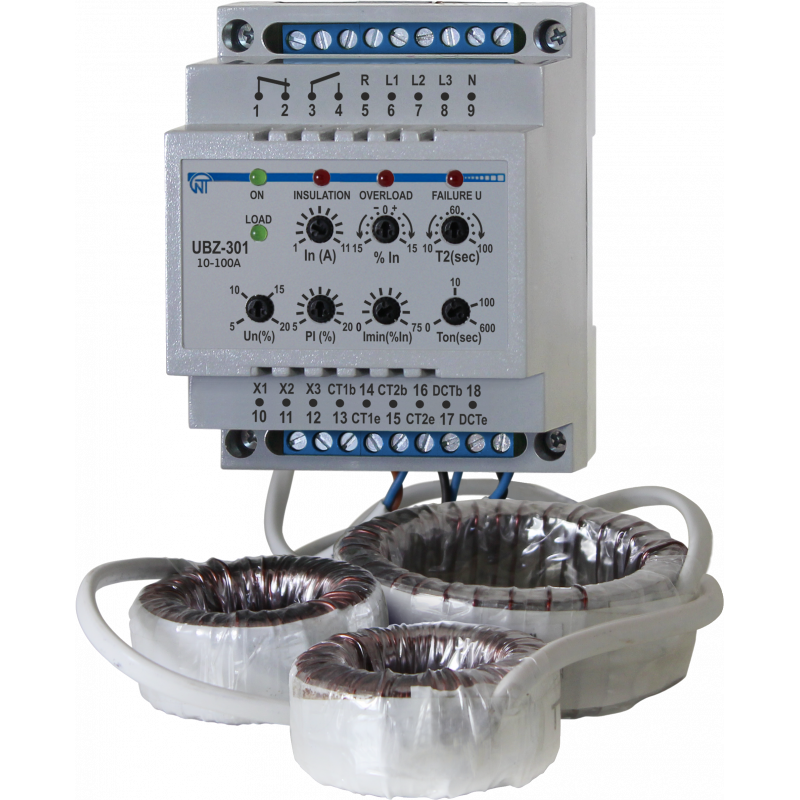

Універсальний блок захисту електродвигунів UBZ-301 (10-100А) призначений для постійного контролю параметрів мережевої напруги і діючих значень фазних / лінійних струмів трифазного електрообладнання 400 В / 50 Гц, в першу чергу, асинхронних електродвигунів (ЕД), потужністю від 5 кВт до 50 кВт, у тому числі і в мережах з ізольованою нейтраллю.Випускаються три модифікації приладу по номіналах струму:UBZ-301 5-50A.UBZ-301 10-100A.UBZ-301 63-630A.Здійснює повний та ефективний захист електроустаткування відключенням від мережі та / або блокуванням його пуску в наступних випадках: неякісній мережевій напрузі (неприпустимі скачки напруги, обрив фаз, порушення чергування і злипання фаз, перекіс фазних / лінійних напруг).механічних перевантаженнях (симетричне перевантаження по фазним / лінійним струмам) – захист від перевантаження з залежною витримкою часу.несиметричних перевантажень по фазним / лінійним струмів, пов’язаних з ушкодженнями усередині двигуна – захист від перекосів фазних струмів з подальшою забороною АПВ.асиметрії фазних струмів без перевантаження, пов’язаних з порушенням ізоляції усередині двигуна і / або кабелю, що підводить.зникненні моменту на валу ЕД («сухий хід» – для насосів) – захист по мінімальному пусковому та / або робочому струму.при неприпустимо низькому рівні ізоляції на корпус – перевірка перед включенням з блокуванням пуску при поганій ізоляції.замиканні на «землю» обмотки статора під час роботи – захист по струмам витоку на «землю».Блок забезпечує захист електрообладнання шляхом управління котушкою магнітного пускача (контактора).Виконує наступні функції:просту і точну установку номінального струму ЕД, використовуючи стандартну шкалу номінальних струмів.установку робочого струму ЕД, відмінного від стандартних значень з урахуванням тривало допустимого перевантаження.спрацювування по перевантаженню з залежною витримкою часу.cтрумо-часова характеристика побудована для умовно холодного двигуна.(У процесі роботи вирішується диференціальне рівняння теплового балансу ЕД, такий підхід дозволяє враховувати попередній стан ЕД і найбільш достовірно приймати рішення про наявность тепловогоперевантаження, цей метод дозволяє також врахувати нагрів ЕД при пусках і обмежити (за бажанням замовника) їх число в одиницю часу).можливість зрушувати токо-часову характеристику як по осі струмів, так і по осі часу.виставлення порогів спрацьовування за мінімальним / максимальним напруженням, перекосу лінійних напруг і фазних струмів, а також часу автоматичного повторного включення на розсуд замовника самостійно.індикацію виду аварії, наявності мережевої напруги, струмового діапазону, на який налаштований блок і включення навантаження.через блок обміну БO-01 дозволяє здійснювати обмін і передачу інформації по протоколу RS-485 (БO-01 поставляється під замовлення).
