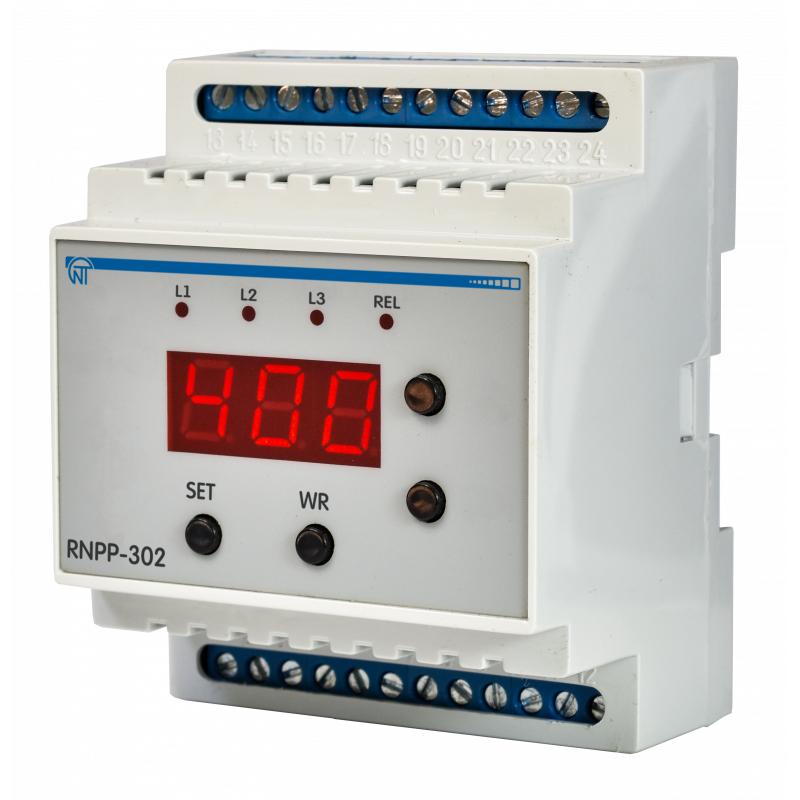

Реле напруги RNPP-302 призначене для захисту трифазних споживачів від основних видів аварії в електричній мережі, таких як:вихід діючого значення напруги за межі допустимих порогів.порушення послідовності і злипання фаз.порушення повнофазності і симетричності мережевої напруги.RNPP-302 вимірює діючі значення фазних (лінійних) напруг, у мережах із глухозаземленою або ізольованою нейтраллю і керує котушкою зовнішнього магнітного пускача, що комутує ланцюг живлення навантаження.Реле також слідкує за станом силових контактів зовнішнього магнітного пускача до і після увімкнення навантаження, контролюючи їх справність (підгоряння або злипання).Пристрій може працювати в чотирьох незалежних режимах: реле обриву фаз (контроль рівнів напруг – вимкнений).реле мінімальної напруги.реле максимальної напруги.реле напруги.RNPP-302 індикує діюче значення фазної (лінійної) напруги, аварію напруги, стан реле навантаження (увімкнено/вимкнено) і тип аварії.Переваги:Підключення через пускач.Контроль стану силових контактів пускача до та після увімкнення навантаження.Сегментний дисплей.Підтримка мереж із глухозаземленою або ізольованою нейтраллю.Можливість роботи в чотирьох незалежних режимах.Сфера застосування:Для контролю фазових та лінійних напруг в трифазній мережі.Для захисту трифазного або, в деяких випадках, однофазного обладнання від аварій в трифазній мережі, як-то: аварія за напругою, неправильне чергування та злипання фаз, неповнофазність та несиметричність напруги.Для захисту трифазного обладнання від аварій в трифазній мережі без нульового проводу.Основні можливості:Контроль дозволеного рівня діючого значення фазової/лінійної напруги.Контроль правильного чергування фаз та відсутності їх злипання.Контроль повнофазності та симетричності мережевої напруги.Контроль стану силових контактів магнітного пускача до та після увімкнення навантаження.Вимикання навантаження шляхом розмикання ланцюга живлення котушки магнітного пускача у разі виникнення умов для спрацьовування із часом спрацювання, що заданий користувачем.Контроль якості напруги мережі після відключення навантаження та його автоматичне увімкнення після відновлення параметрів напруги із часом автоматичного повторного вмикання.Візуальне відображення всіх видів аварій напруги мережі та відмови перемикання силових контактів магнітного пускача.
