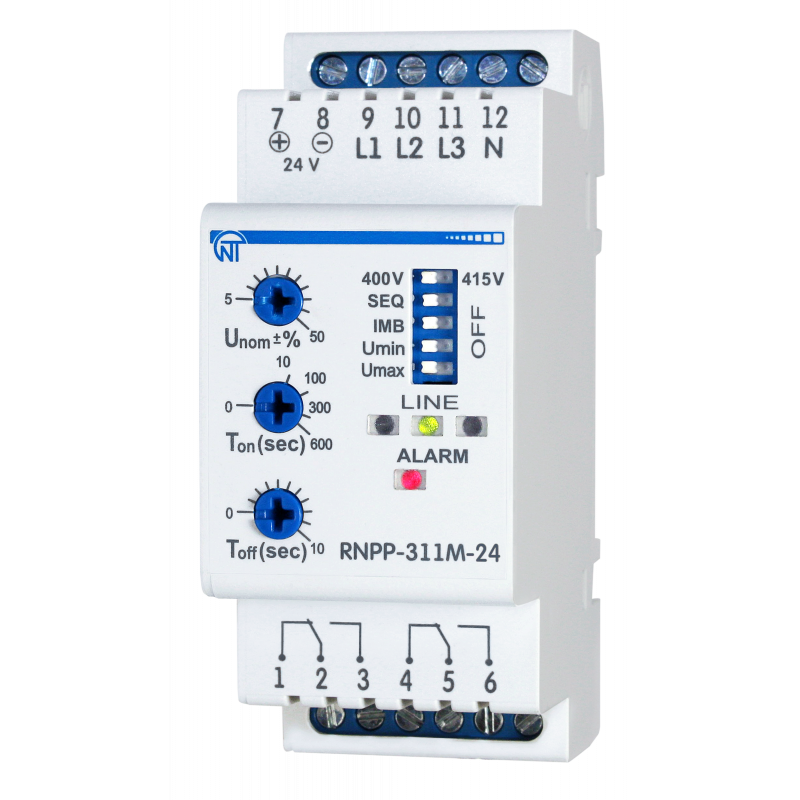

RNPP-311М-24 призначене:для контролю допустимого рівня напругидля контролю правильного чергування і відсутності злипання фаздля контролю повнофазності і симетричності напруги мережі (перекосу фаз)для вимкнення навантаження при неякісній напрузі мережідля контролю напруги мережі після вимкнення навантаження і автоматичного увімкнення її після відновлення параметрів напругидля відображення аварії при виникненні аварійної ситуації і відображення наявності напруги на кожній фазіRNPP-311М-24 здійснює контроль нуля непрямим методомУ виробі передбачені можливості регулювання параметрів (порогу спрацьовування за напругою, часу АПВ і часу затримки спрацьовування захисту), вибору напруги мережі, що контролюється (400 В або 415 В) і набору захисних функційПісля відновлення параметрів напруги мережі виріб знову вмикає навантаження через час АПВRNPP-311М-24 працює в різних режимах: Контроль мінімальної / максимальної напругиКонтроль мінімальної напругиКонтроль максимальної напругиКонтроль наявності фазКонтроль неправильного чергування і наявності злипання фазКонтроль перекосу фазКонтроль наявності фаз зберігається в будь-якому режимі роботи. В усіх режимах роботи виріб спрацьовує при обриві фаз або зниженні напруги нижче 100 B на одній або декількох фазах за фіксований час 0,2 с.Виріб на виході має дві групи незалежних вихідних перекидних контактів (1-2-3, 4-5-6).В «ХОЛОДНОМУ СТАНІ» (виріб без напруги, не підключений) контакти 1-2 (4-5) замкнені, а контакти 2-3 (5-6) розімкнені. Коли реле навантаження спрацьовує, вимкнення навантаження відбувається шляхом розриву ланцюга живлення котушки МП через контакти 1-2 (4-5), за виключенням режиму «Контроль максимальної напруги», в якому виріб працює із зворотною логікою увімкнення.Переваги:Підключення через пускачМожливість відключення захисних функційПерекидний контактКомпактний розмірЖивлення 24В постійного струмуДекілька режимів роботиСфера застосування:Для контролю фазових та лінійних напруг в трифазній мережіДля захисту трифазного або, в деяких випадках, однофазного обладнання від аварій в трифазній мережі, як-то: аварія за напругою, неправильне чергування та злипання фаз, неповнофазність та несиметричність напругиІдеально підходить для захисту холодильних та вентиляційних установок, шафів АВРОсновні можливості:Контроль дозволеного рівня діючого значення напруги;Контроль правильного чергування фаз та відсутності їх злипання;Контроль повнофазності та симетричності мережевої напруги;Вимикання навантаження шляхом розмикання ланцюга живлення котушки магнітного пускача у разі виникнення умов для спрацьовування;Контроль якості напруги мережі після відключення навантаження та його автоматичне увімкнення після відновлення параметрів напруги; Можливість відключення захисних функцій.
