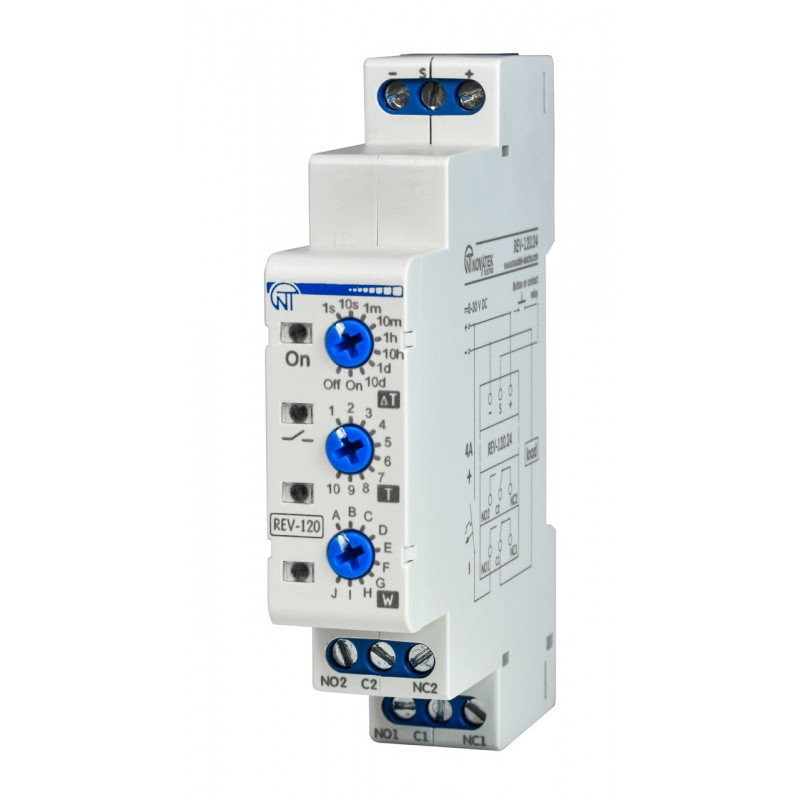

Реле часу REV-120.24

Реле часу REV-120.24(В) є мікропроцесорним пристроєм, призначеним для включення-виключення навантаження через задані користувачем інтервали часу. Прилад монтується на стандартну DIN-рейку і займає всього один модуль в щиті. Прилад має два вихідних канали з нормально відкритими і нормально закритими контактами. Так само на лицьовій частині приладу знаходяться: регулятор установки часового інтервалу «ΔT», регулятор установки часу «Т», регулятор установки режиму роботи «W». У REV-120.24(В)  передбачено десять режимів роботи: Затримка на включення.Витримка часу при подачі живлення.Періодичний з затримкою при включенні.Періодичний з витримкою часу при включенні.Затримка на відключення (у разі роз’єднання керуючого контакту).Імпульсний 1 (при замиканні керуючого контакту).Імпульсний 2 (у разі роз’єднання керуючого контакту).Затримка включення-виключення (по керуючому контакту).Крок реле навантаження (при кожному замиканні керуючого контакту).Генератор імпульсу 0,5 с.До підключення виробу його необхідно налаштувати. Налаштування реле часу виконується в наступному порядку: першим ділом потрібно встановити режим роботи (слід перевести регулятор установки режиму в крайнє ліве положення, незалежно від того в якому становищі регулятор, після чого за годинниковою стрілкою встановити необхідний режим), потім необхідно встановити часовий інтервал регулятором «ΔT», далі необхідно регулятором «Т» встановити час . Слід зазначити, що при зміні режиму роботи або тимчасових інтервалів вироби при поданій напрузі живлення, необхідно враховувати, що зміни вступлять в силу тільки після відключення (на час не менше 1 с) і повторного включення живлення виробу.
