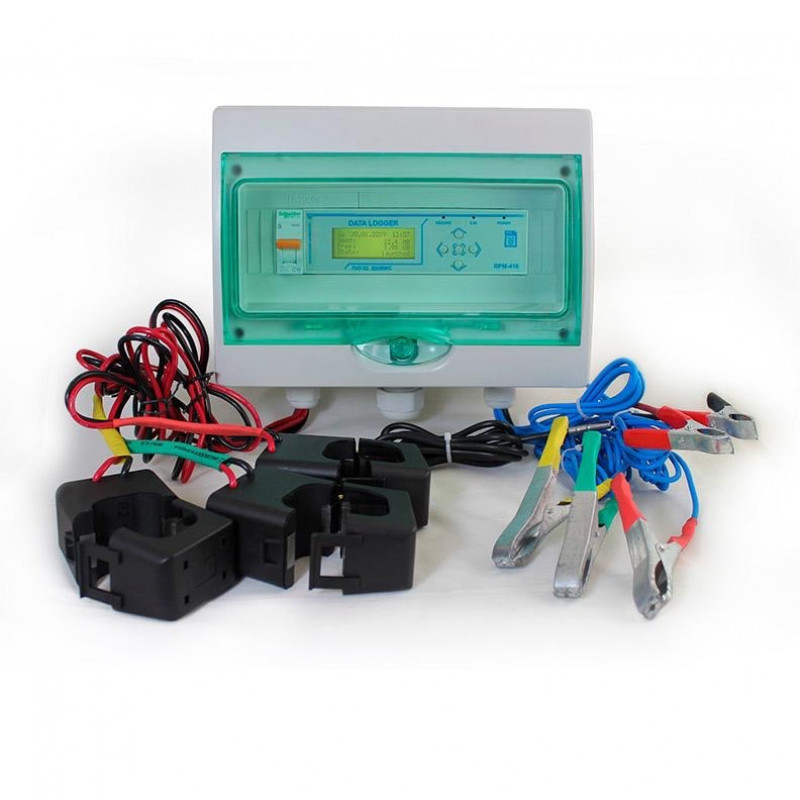

Мобільна станція реєстрації параметрів електромережі на базі пристрою РПМ-416.До складу станції входить: 1) Щит пластиковий IP 65 – 1 шт; 2) Автоматичний вимикач 1Р 16А – 1 шт; 3) Реєстратор електричних параметрів РПМ-416 – 1шт; 4) Роз’ємний трансформатор струму – 4 шт; 5) Зажим фазний – 3шт; 6) Затискачі живлення РПМ-416 – 2 шт.Реєстратор РПМ-416 є мікропроцесорним пристроєм, призначеним для вимірювання значень електричних параметрів, відображення цих значень на дисплеї реєстратора, а також архівування даних. Широко застосовується для енергоаудиту. Архівування даних виконується на змінну карту пам’яті (SD / MMC) зі швидкістю від 0,001 с, надалі можливий їх аналіз за допомогою програмного забезпечення RPM-416 Data Analysis. Реєстратор РПМ-416 має вбудований годинник реального часу з живленням від вбудованої літієвої батареї. У РПМ-416 передбачено підключення до мережі Ethernet за стандартом 10Base-T або 100Base-T. У цьому випадку, одночасно з записом даних на карту пам’яті, можлива конфігурація РПМ-416 і передача даних на ПК.ПеревагиПотужність - швидкість запису на карту до 1000 раз в секунду (дискретність 0,001 с)Багатоканальність – достатньо одного реєстратора для отримання повної інформації про роботу спостережуваного об’єктаВисока надійність – система самоконтролю і алгоритм збереження даних не допускають втрати даних у разі виникнення аварійних ситуацій (зникнення живлення)Віддалений моніторинг та конфігурація – реєстратор, встановлений у важкодоступному місці з підключеним Ethernet, здатний, паралельно із записом на карту пам’яті, здійснювати передачу даних на ПК або на віддалений сервер OvervisГальванічна розв’язка – вхідні сигнали високої напруги і струму гальванічно розв’язані від інших входів, що забезпечує простоту підключення реєстратораСфера застосуванняКонтроль вводу та енергоємних установокЕнергоаудитЛічильник електроенергіїОсновні можливостіПринцип дії виробу заснований на вимірюванні значень з усіх датчиків, підключених до входів реєстратора, накопиченні даних у внутрішній пам’яті реєстратора і запису їх на зовнішній носій – карту пам’яті (SD/MMC). В РПМ-416 передбачено режим запису даних за подією. Якщо запис даних за подією увімкнено, виміряні реєстратором значення постійно записуються у тимчасовий буфер.Вимірювані значення:Напруга (діюча, пікова, миттєва)ЧастотаКоефіцієнт гармонікСтрум (діючий, піковий, миттєвий)ТемператураІмпульсиПотужність (активна, реактивна, повна)Коефіцієнт потужності cos φЛічильник активної енергіїЛічильник реактивної енергіїЛінійна напруга АВЛінійна напруга ВСЛінійна напруга САНапруга зворотної послідовностіНапруга прямої послідовностіНапруга нульової послідовностіСхема підключенняТехнічні характеристикиНайменуванняЗначенняНомінальна напруга живлення, В230 / 240Напруга, при якій зберігається працездатність (—/~), В24 – 265Частота мережі живлення, Гц45 – 65Споживана потужність (від мережі ~230 В), Вт, не більше6,0Період запису даних на карту пам’яті, с0,001 – 3600Зовнішній накопичувач (карта пам’яті)SD(v1.0, v1.1) / SDHC, Class 4, 6, 10Максимальна ємність зовнішнього накопичувача, ГБ32Підтримувані файлові системи зовнішнього накопичувача, FAT12, 16, 32Зв’язок з Ethernet або ПК10Base-T / 100Base-TModbus TCPєWeb-інтерфейсєFTPєСтупінь захисту виробу (корпус / клемник)ІР40 / IP20Клас захисту від ураження електричним струмомIIКліматичне виконанняУХЛ 3.1Номінальна імпульсна витримувана напруга, кВ2,5Переріз проводів для підключення до клем, мм²0,2 – 2,5НайменуванняЗначення! Вхід напруги3 каналиДіапазон вимірювання напруги, В3 – 450Похибка вимірювання напруги (для синусоїдального сигналу)до 300 В ± 1% більше 300 В ± 1,5%Тип вимірювання напругиRMS/Миттєве/ПіковеДіапазон вимірювання частоти напруги, Гц25 – 70! Вхід струму4 каналиДіапазон вимірювання струму, А0,05 – 10Похибка вимірювання струму (для синусоїдального сигналу)± 2,5 %Тип вимірювання струмуRMS/Миттєве/ПіковеТип датчика струмуТС з виходом 5 АПідтримувані номінали ТС, А5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000, 1500, 2000! Вхід потужності*3 каналиДіапазон вимірювання активної потужності, Вт30 – 200 000 000Діапазон вимірювання реактивної потужності, ВАр30– 200 000 000Діапазон вимірювання повної потужності, ВА30– 200 000 000Діапазон вимірювання коефіцієнта потужності, cos φ0,01 – 1Похибка вимірювання потужності (для синусоїдного сигналу)± 3,5%Максимальне значення лічильника активної енергії, кВт*год999 999 999Максимальне значення лічильника реактивної енергії, кВАр*год999 999 999! Вхід температури2 каналиТип датчика температуриPTC1000 / PT1000Діапазон вимірювання температури для PTC1000, ºСвід - 50 до +120Діапазон вимірювання температури для PT1000, ºСвід - 50 до +250Похибка вимірювання температури± 1,5 %! Вхід напруги 0 – 10 В (—)1 каналДіапазон вимірювання напруги, В0,01 – 10Похибка вимірювання напруги± 1 %! Вхід струму 0 – 20 мА (—)1 каналДіапазон вимірювання струму, мА0 – 20Похибка вимірювання± 1 %! Цифровий вхід4 каналиДіапазон вимірюванняЗамкнено – розімкненоТип датчика цифрового...
