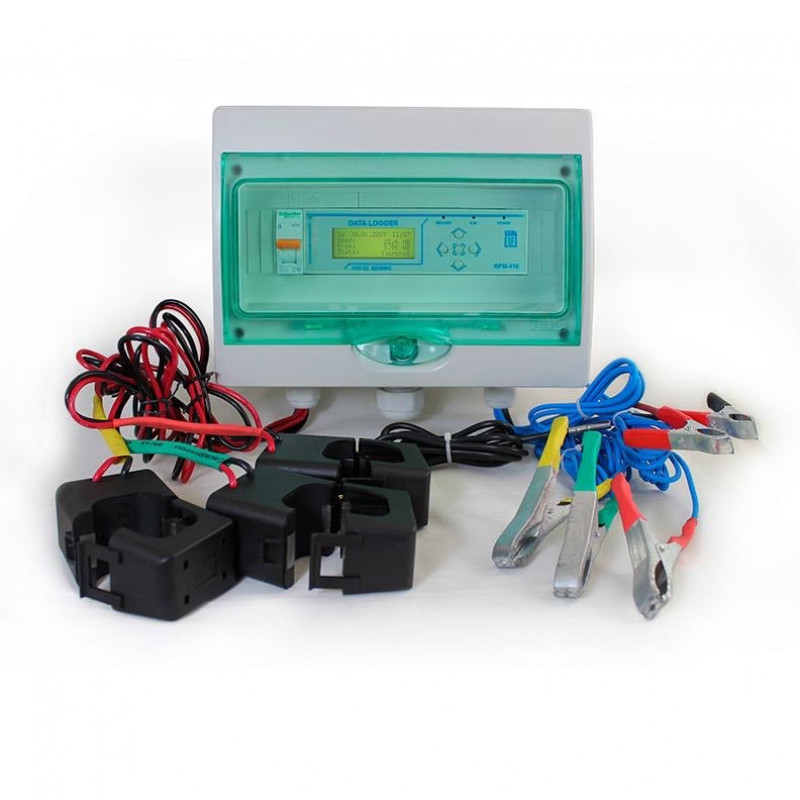

Мобільна станція реєстрації параметрів електромережі на базі пристрою RPM-416.До складу станції входить:Щит пластиковий IP 65 – 1 штАвтоматичний вимикач 1Р 16А – 1 штРеєстратор електричних параметрів RPM-416 – 1штРоз’ємний трансформатор струму – 4 штЗажим фазний – 3штЗатискачі живлення RPM-416 – 2 штРеєстратор RPM-416 є мікропроцесорним пристроєм, призначеним для вимірювання значень електричних параметрів, відображення цих значень на дисплеї реєстратора, а також архівування даних.Широко застосовується для енергоаудиту.Архівування даних виконується на змінну карту пам’яті (SD / MMC) зі швидкістю від 0,001 с, надалі можливий їх аналіз за допомогою програмного забезпечення RPM-416 Data Analysis.Реєстратор RPM-416 має вбудований годинник реального часу з живленням від вбудованої літієвої батареї.У RPM-416 передбачено підключення до мережі Ethernet за стандартом 10Base-T або 100Base-T.У цьому випадку, одночасно з записом даних на карту пам’яті, можлива конфігурація RPM-416 і передача даних на ПК.Переваги:Потужність - швидкість запису на карту до 1000 раз в секунду (дискретність 0,001 с)Багатоканальність – достатньо одного реєстратора для отримання повної інформації про роботу спостережуваного об’єктаВисока надійність – система самоконтролю і алгоритм збереження даних не допускають втрати даних у разі виникнення аварійних ситуацій (зникнення живлення)Віддалений моніторинг та конфігурація – реєстратор, встановлений у важкодоступному місці з підключеним Ethernet, здатний, паралельно із записом на карту пам’яті, здійснювати передачу даних на ПК або на віддалений сервер Overvis.Гальванічна розв’язка – вхідні сигнали високої напруги і струму гальванічно розв’язані від інших входів, що забезпечує простоту підключення реєстратораСфера застосування:Контроль вводу та енергоємних установокЕнергоаудитЛічильник електроенергіїПринцип дії виробу заснований на вимірюванні значень з усіх датчиків, підключених до входів реєстратора, накопиченні даних у внутрішній пам’яті реєстратора і запису їх на зовнішній носій – карту пам’яті (SD/MMC).В RPM-416 передбачено режим запису даних за подією. Якщо запис даних за подією увімкнено, виміряні реєстратором значення постійно записуються у тимчасовий буфер.Вимірювані значення:Напруга (діюча, пікова, миттєва)ЧастотаКоефіцієнт гармонікСтрум (діючий, піковий, миттєвий)ТемператураІмпульсиПотужність (активна, реактивна, повна)Коефіцієнт потужності cos φЛічильник активної енергіїЛічильник реактивної енергіїЛінійна напруга АВЛінійна напруга ВСЛінійна напруга САНапруга зворотної послідовностіНапруга прямої послідовностіНапруга нульової послідовності
