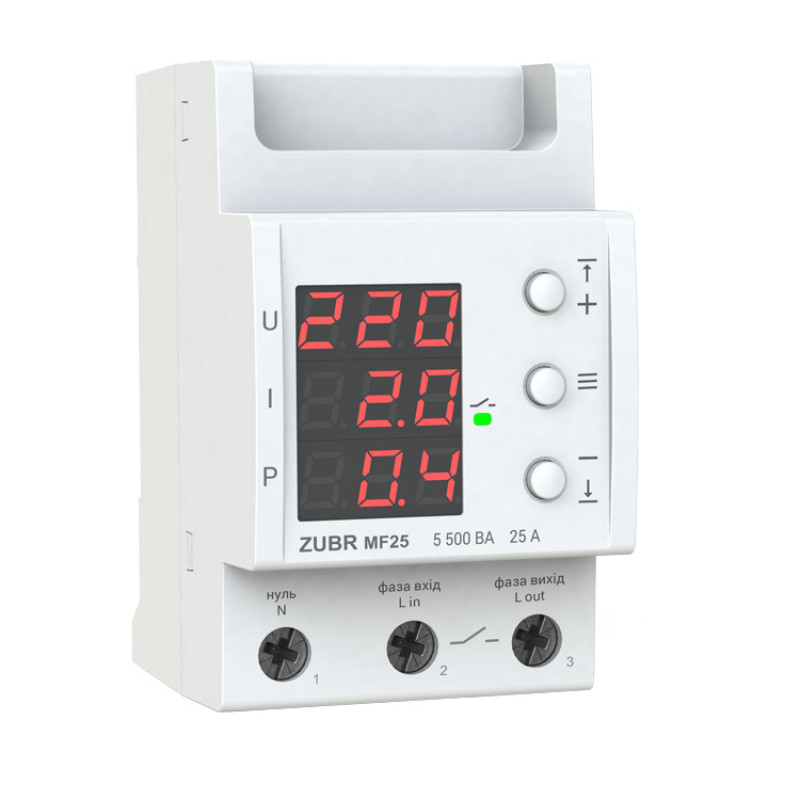

Мультифункціональне реле
Мультифункціональне релеВ ZUBRВ MF призначене для захисту однофазної електромережі від недопустимих відхилень напруги, а також перевищенняВ споживання струму та активної потужності. За допомогою ньогоВ ви можете обмежувати споживану активну потужність підключеного обладнання. Реле діє за принципом відсікача: при перевищенні встановлених значень — вимикає навантаження.
Затримка вмикання навантаження
Реле відновить подачу навантаження через установлений час після завершення аварійної ситуації та стабілізації напруги в мережі. Ви можете налаштовувати час затримки подачі напруги відВ 3В доВ 600В с. Для чутливого до частих ввімкнень/вимкнень живлення обладнання (холодильники, кондиціонери та ін.) ми рекомендуємо встановлювати значення затримки наВ 120-180В с.
Ви можете налаштовувати затримку вимкнення навантаження при безпечному перевищенні споживання струму та активної потужності. Діапазон часу затримки становить відВ 0В доВ 240В с.
Подача напруги відбудеться після закінчення часу затримки (спрацює зелений індикатор).
Точність вимірювання напруги та струму
Реле забезпечує високий рівень точності вимірювання рівня напруги, струму та активної потужності завдяки використанню алгоритмуВ TrueВ RMS. Але ви можете відредагувати відображення цих параметрів згідно з вашим контрольним пристроєм.
Безпека при використанні
Корпус пристрою виконаний із негорючого полікарбонату. Також реле оснащене термодатчиком, який захищає від перегріву.
Просте керування
Керування мультифункціональним реле здійснюється лише трьома кнопками. Для встановлення верхньої та нижньої межі допустимої напруги використовується відповідно верхня та нижня кнопки. Середня кнопка відкриває меню, де ви можете налаштовувати максимальний струм і споживану потужність. У меню встановлюється час затримки вмикання напруги, а також час вимкнення подачі навантаження при перевищенні допустимих значень струму та потужності.
Реле зберігає критичні значення напруги, струму та активної потужності в енергонезалежній пам’яті.
Зручний монтаж
Мультифункціональне реле встановлюється в розподільний щиток на стандартнуВ DIN-рейку. Ширина пристрою становить лишеВ 53 мм.
Приклад монтажної схеми ZUBR MF63 на автоматиці Hager завантажити
Приклад монтажної схеми ZUBR MF63 на автоматиці SchneiderВ завантажити
Бібліотека фігур для Visio завантажити
