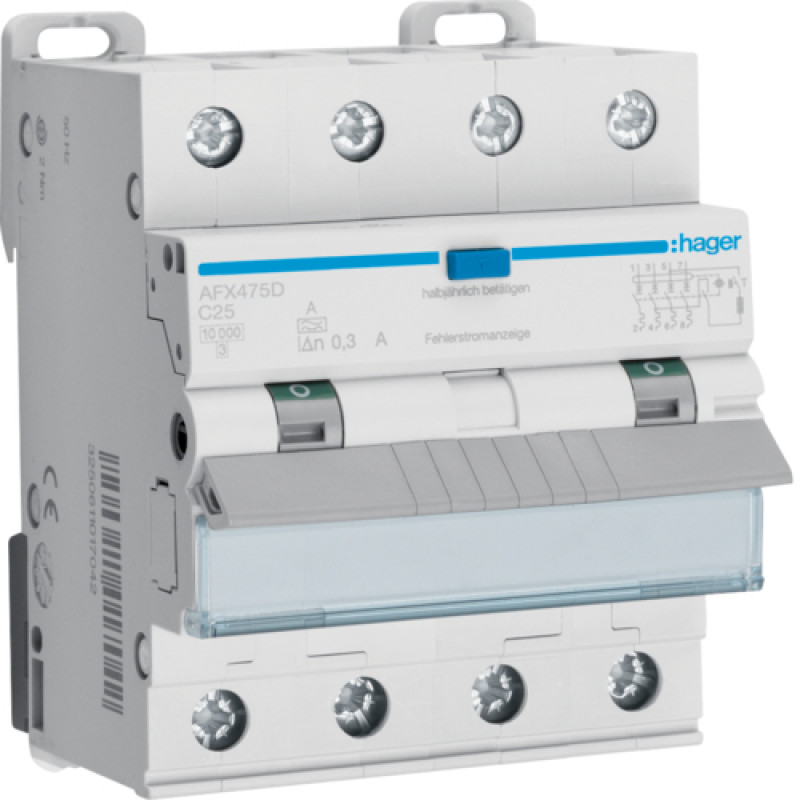

min/max діапазон спрацювання термічного розчеплювача при АC
1,13 / 1,45 In
Європейська директива WEEE
пов'язаний
Верхнє гвинтове з'єднання з гнучким провідником
1 / 16 mm²
Вимірювання зростання t для частин (є можливість торкнутися)
54 K
Вимірювання зростання t для частин (без можливість торкнутися)
13,1 K
Вимірювання зростання t для частин (перемінного доступу)
36 K
Вимірювання зростання t на клемах при In
40,5 K
Висота встановленого виробу
84 mm
Глибина встановленого виробу
70 mm
Діелектрична проникність
2 kV
Електрична тривкість кількості циклів
2000
З'єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем
1 / 25 mm²
З'єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем
1 / 16 mm²
Загальна розсіювана потужність під номінальним струмом
12,3 W
Захисне виконання ІР
IP20
Значення струму короткого замикання 400 В 50 Гц
10 kA
Кількість захищених полюсів
4
Кількість механічних процесів
4000
Клас обмеження енергії I²t
3
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч
0,8
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч
0,8
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв
0,7
Корегуючий коефіціент при розташуванні поруч 6 пристроїв
0,6
Макс. допустима температура на клемах
80,5 °C
Макс.допустима t для частин(без можливості торкнутися)
94 °C
Макс.допустима t для частин(при ручному керуванні)
53,1 °C
Макс.допустима t для частин(призначених для торкання)
76 °C
Межа зростання t для клем відповідно до стандарту продукту
65 K
Межа зростання t для частин (є можливість торкнутися)
40 K
Межа зростання t для частин (без можливість торкнутися)
60 K
Межа зростання t для частин (перемінного доступу)
25 K
Можливість приєднання додаткового обладнання
так
Нижнє гвинтове з'єднання з гнучким провідником
1 / 16 mm²
Нижнє підключення для модульних пристроїв
так
Номінальна відключаюча здатність згідно з EN 60898
10 kA
Номінальна вимикаюча здатність току короткого замикання
10 kA
Номінальна напруга ізоляції
500 V
Номінальна робоча напруга змінного струму
230 / 400 V
Номінальний диференційний струм
300 mA
Номінальний струм 20 ° C
26,4 A
Номінальний струм 30 ° C
25 A
Номінальний струм 40 ° C
23,6 A
Номінальний струм 45 ° C
22,8 A
Номінальний струм 50 ° C
22 A
Номінальний струм 55 ° C
21,2 A
Номінальний струм 60 ° C
20,4 A
Номінальний струм при -15°C
30,6 A
Номінальний струм при 35°C
24,3 A
Підходить для вбудованого монтажу
так
Перетин дроту, для тестування нагріву (мм²) відповідно до стандарту виробу
4 mm²
Поперений розріз під ’єднання при нерухомому проводі,
1 / 25 mm²
Поріг електромагнітного розчеплювача змінного струму мін./макс.
5 / 10 In
Потужність відключення та замикання
6 kA
Робоча температура
-25…40 °C
Розсіювана потужність з розрахунку на кожний полюс
3,3 W
Секція виходу гвинта при нерухомому дроті
1 / 25 mm²
Сила імпульсу струму (хвиля 8/20 мкс)
3 kA
Стійкість по відношенню до номінальної імпульсної напруги
4 kV
Стандартний текст
EN 61009-1
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2
2
Температура зберігання / транспортування
-55…70 °C
Температура калібрування
30 °C
Температура навколишнього повітря під час тестування нагріву
21,8 °C
Тип диференційного захисту
A
Ширина встановленого виробу
71 mm
