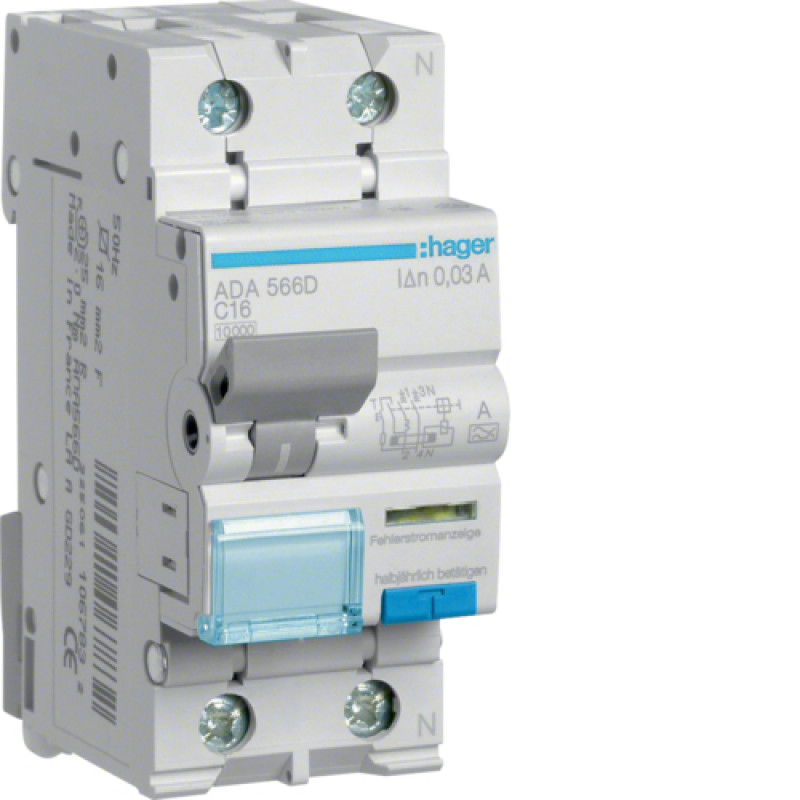

ДАВ 1P+N 10kA C-16A 30mA A

Name: ДАВ 1P+N 10kA C-16A 30mA A
Brand: Hager
SKU: ADA566D
Price: 3174.23 UAH
Availability: OutOfStock

Виробник: Hager Код товару: ADA566D

Все про товар

Опис

Характеристики

Під замовлення (від 3-х тижнів)

3 174.23 грн

min/max діапазон спрацювання термічного розчеплювача при АC:1,13 / 1,45 In

Європейська директива WEEE:пов'язаний

Відключаюча здатність для 230В (EN 60947-2):10 kA

Відключаюча здатність для 240В (EN 60947-2):10 kA

Верхнє гвинтове з'єднання з гнучким провідником:1 / 16 mm²

ДАВ 1P+N 10kA C-16A 30mA A

3 174.23 грн

Опис

Технічні характеристики виробу

Характеристики

min/max діапазон спрацювання термічного розчеплювача при АC

1,13 / 1,45 In

Європейська директива WEEE

пов'язаний

Відключаюча здатність для 230В (EN 60947-2)

10 kA

Відключаюча здатність для 240В (EN 60947-2)

10 kA

Верхнє гвинтове з'єднання з гнучким провідником

1 / 16 mm²

Висота

2000 m

Висота встановленого виробу

83 mm

Глибина встановленого виробу

68 mm

Електрична тривкість кількості циклів

2000

Загальна розсіювана потужність під номінальним струмом

5,2 W

Захисне виконання ІР

IP2X

Захист від помилкових спрацювань

ні

Значення струму короткого замикання 230 В 50 Гц

10 kA

Кількість захищених полюсів

Кількість механічних процесів

2000

Кількість полюсів

2 P

Клас обмеження енергії I²t

Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч

Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч

0,95

Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв

0,9

Корегуючий коефіціент при розташуванні поруч 6 пристроїв

0,85

Короткочасна затримка відключення

ні

Крива

Максимальна рабоча напруга

240 V

Момент затяжки

2,1 Нм

Нижнє гвинтове з'єднання з гнучким провідником

1 / 16 mm²

Номінальна вимикаюча здатність току короткого замикання

10 kA

Номінальна напруга ізоляції

500 V

Номінальна робоча напруга змінного струму

240 V

Номінальний диференційний струм

30 mA

Номінальний струм

16 A

Номінальний струм 20 ° C

16,5 A

Номінальний струм 30 ° C

16 A

Номінальний струм 40 ° C

15,6 A

Номінальний струм 45 ° C

15,4 A

Номінальний струм 50 ° C

15,2 A

Номінальний струм 55 ° C

15 A

Номінальний струм 60 ° C

14,8 A

Номінальний струм при -15°C

18,1 A

Номінальний струм при 35°C

15,8 A

Поперений розріз під ’єднання при нерухомому проводі,

1 / 25 mm²

Поперечний розріз з’єднання з гнучким дротом

1 - 16 мм²

Поперечний розріз з’єднання з негнучким дротом

1/25 мм²

Поріг електромагнітного розчеплювача змінного струму мін./макс.

5 / 10 In

Потужність відключення та замикання

10000 A

Робоча температура

-25…40 °C

Розсіювана потужність з розрахунку на кожний полюс

3,8 W

Секція виходу гвинта при нерухомому дроті

1 / 25 mm²

Сила імпульсу струму (хвиля 8/20 мкс)

250 A

Стійкість по відношенню до номінальної імпульсної напруги

4 kV

Стандартний текст

EN 61009-1

Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2

Температура зберігання / транспортування

-25…70 °C

Температура калібрування

30 °C

Тип диференційного захисту

Тип з’єднання

Гвинтовий

Тип полюса

1P+N

Частота

50 Hz

Ширина встановленого виробу

35 mm
