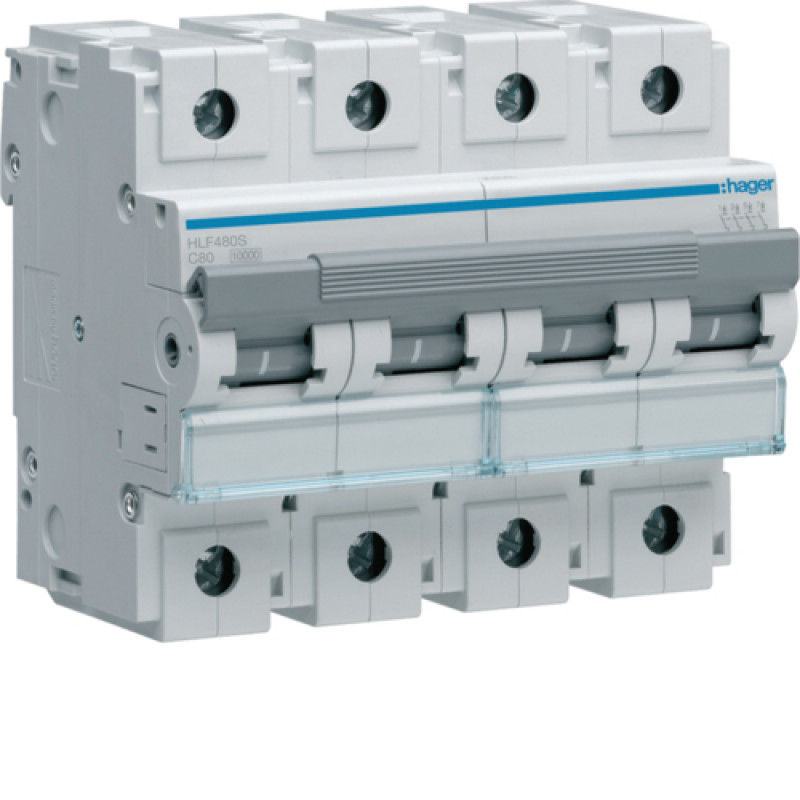

min/max діапазон спрацювання термічного розчеплювача при АC
1,13 / 1,45 In
Європейська директива WEEE
пов'язаний
Відключаюча здатність для 230В (EN 60947-2)
10 kA
Відключаюча здатність для 240В (EN 60947-2)
10 kA
Відключаюча здатність для 415В (EN 60947-2)
10 kA
Відключаюча здатність на 1 полюсі 400 В NF 60947-2
4,5 kA
Верхнє гвинтове з'єднання з гнучким провідником
1 / 50 mm²
Вимикаюча здатність відповідно до IEC 947.2 50 Гц
75 %
Висота встановленого виробу
90 mm
Глибина встановленого виробу
70 mm
Електрична тривкість кількості циклів
4000
З'єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем
1 / 70 mm²
З'єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем
1 / 50 mm²
Загальна розсіювана потужність під номінальним струмом
25,71 W
Захисне виконання ІР
IP20
Значення струму короткого замикання 230 В 50 Гц
10 kA
Значення струму короткого замикання 400 В 50 Гц
10 kA
Кількість захищених полюсів
4
Кількість механічних процесів
20000
Клас обмеження енергії I²t
3
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч
1
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч
0,95
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв
0,9
Корегуючий коефіціент при розташуванні поруч 6 пристроїв
0,85
Максимальна відключаюча здатність Icu для 400В (EN 60947-2)
10 kA
Момент затяжки
3,5 до 5 Нм
Нижнє гвинтове з'єднання з гнучким провідником
1 / 50 mm²
Нижнє підключення для модульних пристроїв
так
Номінальна відключаюча здатність згідно з EN 60898
7,5 kA
Номінальна вимикаюча здатність току короткого замикання
10 kA
Номінальна напруга ізоляції
500 V
Номінальна робоча напруга змінного струму
415 V
Номінальний струм 20 ° C
86,4 A
Номінальний струм 30 ° C
80 A
Номінальний струм 40 ° C
75,1 A
Номінальний струм 45 ° C
72,6 A
Номінальний струм 50 ° C
70 A
Номінальний струм 55 ° C
67,2 A
Номінальний струм 60 ° C
64,3 A
Номінальний струм при -15°C
109 A
Номінальний струм при -20°C згідно IEC 60947
118 A
Номінальний струм при 35°C
77,6 A
Номінальний струм при 65°C згідно IEC 60947
67,2 A
Номінальний струм при 70°C згідно IEC 60947
64,3 A
Паралельно перемикання нейтралі
ні
Поперений розріз під ’єднання при нерухомому проводі,
1 / 70 mm²
Поперечний розріз з’єднання з гнучким дротом
50 мм²
Поперечний розріз з’єднання з негнучким дротом
70 мм²
Поріг електромагнітного розчеплювача змінного струму мін./макс.
5 / 10 In
Розривна потужність 1 полюс з 415 В NF 60947-2
4,5 kA
Розсіювана потужність з розрахунку на кожний полюс
6,68 W
Секція виходу гвинта при нерухомому дроті
1 / 70 mm²
Стійкість по відношенню до номінальної імпульсної напруги
6000 V
Стандартний текст
EN 60898-1, IEC 60947-2
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2
3
Температура калібрування
30 °C
Тип з’єднання
Клема з системою компенсації затягування
Тип нижньої клеми для модульних пристроїв
добровільне дотримання
Форм-фактор для захисних пристроїв
FD
Ширина встановленого виробу
106 mm
